Καρτοδέκτης ΔΕΝ απαιτεί τη χρήση υπολογιστή




  • Δέχεται smart card
  • Ενδεικτικές λυχνίες για τη κατάσταση της κάρτας
  • Card ID για να δέχεται μόνο τις κάρτες που έχει το μαγαζί
  • Για κάθε μονάδα που αφαιρεί από τη κάρτα παράγει ένα παλμό
  • Μπορεί να συνδεθεί και σε υπολογιστή (στο δικό σας πρόγραμμα μέσω του usb) χωρίς να χρειάζεται κύκλωμα για τη μετάφραση του παλμού
  • Έξοδος ανοικτού συλλέκτη (max 100ma)
  • Οι Πρόσοψη small factor (οι θέσεις για τις βίδες είναι ίδιες με τους άλλους κερματοδέκτες)
  • Μπορεί να αντικαταστήσει τον ήδη υπάρχον κερματοδέκτη ή να δουλεύει παράλληλα με αυτόν



Επιπλέον πλεονεκτήματα:

  • Ρύθμιση πόσες μονάδες θα αφαιρεί από τη κάρτα

  • ID καταστήματος

  • το αισθητήριο είναι ανοικτό από την εσωτερική μεριά για να μπορείτε να το καθαρίζεται εύκολα από τα διάφορα αντικείμενα (χαρτάκια ξυλαράκια κτλ) που θα βάλουν οι διάφοροι "καλοθελητές"

  • Led λυχνίες για την ένδειξη  τις κάρτας και του κερματοδέκτη

  • Τάση λειτουργίας 12V DC.

  • Δυνατότητα να τροφοδοτηθεί από το usb του υπολογιστή

Δείτε και το σχετικό video

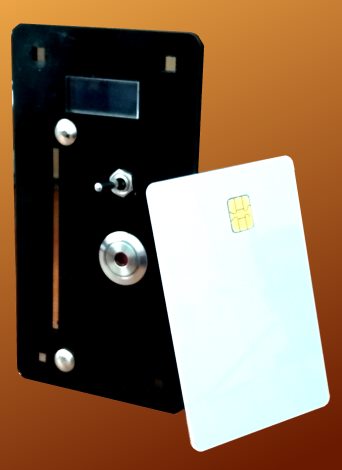

Οι κάρτες για το καρτοδέκτη είναι smart card

  • Οι κάρτες είναι λευκού χρώματος και από τις δύο πλευρές

  • Μπορείτε να τυπώσετε το λογότυπο του μαγαζιού σας πάνω στη κάρτα.

  • Είναι ξαναγεμιζόμενες Δέχονται από 5-80 μονάδες

  • Έχουν αριθμό ID ώστε να αναγνωρίζει το σύστημα αν ανήκουν στο κατάστημα  σας

  • Υπάρχει διαθέσιμος μηχανισμός για να ξαναγεμίζουν οι κάρτες

Τις κάρτες τις προμηθεύεστε  από εμάς

Μπορούμε να σας εκτυπώσουμε το λογότυπο σας



O καρτοδέκτης έχει τρείς ενδεικτικές λυχνίες στη πρόσοψη του.

 Στη πάνω μεριά χρώματος μπλε και δύο στη κάτω μέρος Μία πράσινη (πάνω) και μια κόκκινη (κάτω)















Τί σημαίνουν οι ενδείξεις των led

για το καρτοδέκτη



Πάνω στο καρτοδέκτη υπάρχουν 6 μικροδιακόπτες

από αυτούς τα 2 και 1 ορίζουν το ID του καταστήματος και τα 6,5,4,3 πόσες μονάδες θα αφαιρούνται από τη κάρτα





Μπλε λυχνία αναμμένη

Ο καρτοδέκτης έχει τάση 12V



Πράσινη αναμμένη

Έχει αναγνωριστεί η κάρτα



Πράσινη αναβοσβήνει

Πήρα τις μονάδες μπορείτε να βγάλετε τη κάρτα



Κόκκινη αναμμένη

Η κάρτα δεν αναγνωρίζεται

  Πράσινο αναμμένο κόκκινο αναβοσβήνει Η κάρτα δεν έχει διαθέσιμες μονάδες
  Κόκκινη αναβοσβήνει Η κάρτα έχει μπει ανάποδα ή δεν αναγνωρίζεται
  Πράσινο αναβοσβήνει Κόκκινο αναβοσβήνει Λάθος ID στη κάρτα ( ανήκει σε άλλο κατάστημα)



Δείτε τους πίνακες

sw2 sw1 ID sw6 sw5 sw4 sw3  Μονάδες
off off 1 off off off off 0
on off 2 on off off off 1
off on 3 off on off off 2
on on 4 on on off off 3
      off off on off 4
      on off on off 5


Ο καρτοδέκτης τροφοδοτείτε με τάση 12V DC

Στο βύσμα τροφοδοσία υπάρχουν τα παρακάτω καλώδια:

Κόκκινο =τάση 12V DC

Μαύρο = γείωση (gnd)

Κίτρινο = inhibit (active Low)

σπρο = Παλμός (100/100ms) Η έξοδος είναι ανοικτού συλλέκτη. Ο παλμός πηγαίνει από τη Vcc στη γείωση.

Αν δεν σας εμφανίζεται ο παλμός σημαίνει ότι το κύκλωμά σας δεν έχει αντίσταση pullup Βάλτε μια αντίσταση από την τάση 12Vdc στο άσπρο καλώδιο Η τιμή της αντίστασης μπορεί να είναι από 10ΚΩ έως 47ΚΩ)

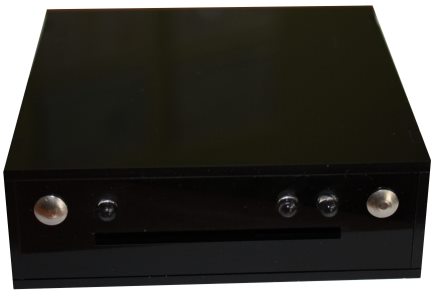

Η συσκευή ξαναγεμίσματος των καρτών


  • Τροφοδοσία από το USB του υπολογιστή
  • Μπορεί να συνδεθεί στο πρόγραμμα terminal (του windows) για να βλέπετε τα μηνύματα στην οθόνη του υπολογιστή
  • Λειτουργία χωρίς τη χρήση υπολογιστή  Οι λυχνίες δείχνουν τη κατάσταση της κάρτας π.χ Πράσινη λυχνία αναμμένη σημαίνει ότι η κάρτα έχει ξαναγεμίσει και μπορείτε να προχωρήσετε στην επόμενη
  • Ρύθμιση με μικροδιακόπτες πόσες μονάδες θα ξαναγεμίσει τη κάρτα
  • Ρύθμιση σε πιο κατάστημα ανήκει η κάρτα ώστε να μη δέχεται κάρτες από γειτονικά καταστήματα





Τί σημαίνουν οι ενδείξεις των led

Πράσινη αναμμένη

Έχει αναγνωριστεί η κάρτα

Πράσινη αναβοσβήνει

Η κάρτα "γέμισε" μπορεί να βάλετε την επόμενη

Κόκκινη αναμμένη

Η κάρτα δεν ανήκει στο σύστημα

Κόκκινη αναβοσβήνει Η κάρτα έχει μπει ανάποδα ή υπάρχει λάθος στο σύστημα
Πράσινο αναβοσβήνει Κόκκινο αναμμένο Λάθος ID στη κάρτα (ανήκει σε άλλο σύστημα)



Οι ρυθμίσεις για το μηχανισμό ξαναγεμίσματος των καρτών

sw2 sw1 ID sw6 sw5 sw4 sw3  Μονάδες
off off 1 off off off off 0
on off 2 on off off off 5
off on 3 off on off off 10
on on 4 on on off off 15
      off off on off 20
      on off on off 25
